智能液位监测仪

电接点水位计

发布者:无锡市振华仪器仪表有限公司 发布时间:2019-1-16 21:09:14 点击次数:671 关闭




一、概述

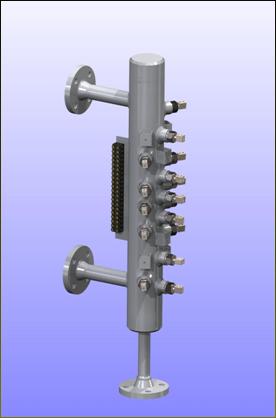

  智能通用型电接点液位监控仪是由测量筒、超纯陶瓷电极、显示仪表构成的电接点式液位测量、显示和控制仪表。它采用红绿双色发光管在显示中模拟汽(红)水(绿),明显指示液位在容器中的位置,并具有越限报警、输出等功能。
  智能电接点液位监控仪具有结构简单、显示直观、运行可靠、维修量小、判断和排除故障方便等优点。它采用全电信号传送,不仅延时小,而且无机械传动所产生的变差和刻度误差,不需要进行误差计算和调整。电接点液位计最突出的优点是能适应锅炉变参数运行,在锅炉起停等变参数运行工况下,仪表均能在控制室内准确地显示水位。
  电接点液位监控仪适用于导电液体的液位测量和控制。主要用于监视锅炉汽泡水位、高低压加热器、除氧器、蒸发器、凝结器、直流锅炉启动分离器和其他水箱的液位测量。但不适用易燃易爆场合。

二、仪表特点

●智能水位识别      ●报警点可设置         ●电极容错技术

●延迟式报警       ●电极测试功能         ●电极失效报警

●高可靠性          ●高抗干扰能力         ●可根据需要扩充功能

0~10mA4~20mA电流      ●接口完全兼容,可直接替换老式仪表

三、仪表选型
测量筒编号

测量筒号

工作压力

温度

汽液连通管中心

01

6.40MPa

250

用户自定

02

16.0MPa

350

用户自定

03

20.0MPa

450

用户自定

04

22.0MPa

450

用户自定


四、仪表功能

UDZ系列智能液位表是一种智能化、高可靠性的新一代电接点式液位监测仪表,在保持传统电接点式液位表所有功能的基本上,进行了重大改进:

1、智能化

绝非简单的逻辑电路可比,是真正的微电脑。它在仪表内部默默地工作,表面上为您带来的好处似乎只是灵活的面板操作、直观自如的报警点设置、方便的电极测试功能。但实际上它所做的远远不止这些,就如下所述大多是智能化带来的优点。

2、高度的容错性

由于采用了智能水位识别技术,在部分电极损坏的情况下仍能得到正确的水位,并且立即将电极损坏情况在面板标尺上显示出来。

3、高抗干扰能力

对输入环节采用数字滤波技术,采用带回差的电极状态判别法,大大提高抗干扰能力;输出环节采用延迟报警,防止在瞬间强干扰的情况下产生误报警,同时彻底解决了老式仪表在开机瞬间产生误报警的问题。

4、高可靠性

除上面的提到的电极容错技术和抗干扰能力外,仪表本身由超大规模集成电路构成,硬件可靠性很高,并且具有完备的自检能力,能够及时发现自身硬件上的问题并产生报警。

5、报警点可设定

您可以通过面板操作任意设置报警点,非常灵活直观。

6、电极测试功能

老式仪表只有当电极已损坏时才可以被发现,而电极的损坏往往是一个缓变过程(如结垢、腐蚀等)。本仪表能通过面板操作对每一个电极单独进行测试,测出电极对测量筒体的电阻,这种测试可以使您及时发现异常的电极,或帮助您决定一组电极是否需要清洗或更换,也可为水汽阻临界值的调整提供参考。

7、可精确调整水汽阻临界值

老式仪表调整水汽阻临界值有两大困难:其一是不知道水阻、汽阻的确切值,其二,由于采用微调电位器调整,不但操作麻烦而且不易调到最佳值。因为这两个原因,临界值的调整带有很大的盲目性,往往现场环境稍有变化就须重新调整。

而本仪表由于具有“电极测试”功能,可以测出水、汽阻,由此可以确定出一个比较合理的临界值。调整临界值用按键操作,数码显示,方便直观且精确,可调 范围也较宽,在10K~500K之间。

与老仪表的另一重大区别是:水汽阻的临界值,即“水”和“汽”的分界线有两条:一条是“最大水阻值”(以下简称“水阻”),一条是“最小汽阻值”(以下简称“汽阻”),认为阻值小于“水阻”的电极浸在水中,阻值大于“汽阻”的电极在水面之上,而阻值介于两者之间的电极保持原来的状态不变。这种方式类似于数字电路中的“施密特比较器”,能大大提高抗干扰能力。

8、可扩充性

由于微电脑技术本身的特点,使得本仪表能非常容易地扩充功能,对于用户在仪表功能上的一些特殊要求,可以很方便地通过修改软件来实现;并且在硬件上我们也提供一些常用的扩充模块供用户选择,如0~10mA(或4~20mA)电流输出、打印接口、RS232/422/485接口等。

9、兼容性

所有接口都与老式仪表保持兼容,可不作任何改动直接替换老式仪表,即插即用。

五、超纯陶瓷电极

1、技术指标
耐 压≤21.56MPa
绝缘性能>500MΩ
2、型号规格表





型号

接口

长度(L)

与测量筒装接型式

备 注

DJM1615-115型

M16×1.5

115

外螺纹式

保温型

DJM1615-87型

M16×1.5

87

外螺纹式

不保温

DJM1815-87型

M16×1.5

87

外螺纹式

不保温

DJY1712-115型

Φ17×Φ12

115

压入式

保温型

DJY1712-87

Φ17×Φ12

115

压入式

不保温

DJY2212-115

Φ22×Φ12

115

压入式

保温型
